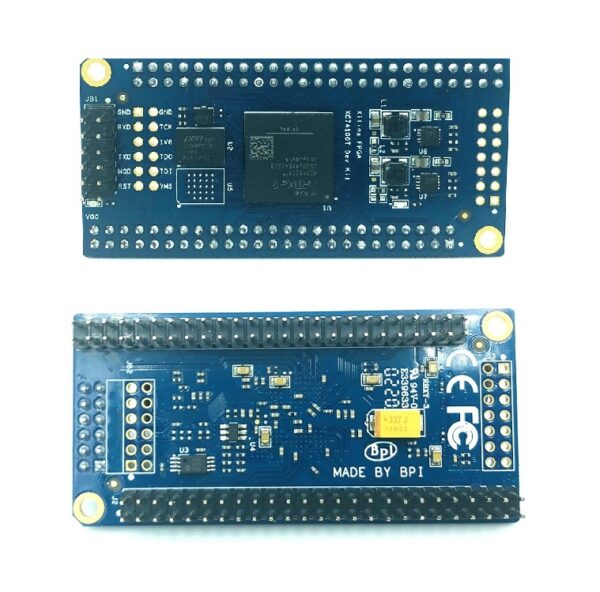

La Banana Pi BPI-FPGA est une carte fille de logique programmable conçue pour s’associer à la plateforme Banana Pi BPI-F2S. Elle ajoute à la carte hôte Linux une ressource FPGA puissante pour le développement matériel, l’accélération et l’apprentissage.
FPGA & mémoire
Elle embarque un FPGA Xilinx (AMD) Artix-7 XC7A100T (boîtier -2CSG324), reposant sur un module Trenz TE0725LP, soit environ 101 440 cellules logiques, 240 tranches DSP et 8 transceivers GTP à 6,6 Gbps. La mémoire comprend 32 Mo de flash et une EEPROM I²C, avec option HyperRAM/HyperFlash de 8 à 32 Mo.
Interfaces & format
La carte expose 2 connecteurs 50 broches (pas de 2,54 mm) totalisant 95 signaux utilisateur, ainsi que des interfaces JTAG et UART et une horloge 25 MHz. Alimentée en 1,8 V, elle mesure 73 × 35 mm. Elle ne possède pas de connectique réseau/vidéo propre : c’est une extension logique qui s’appuie sur l’hôte F2S.
Outils & cas d’usage
Le développement s’effectue avec les outils Xilinx Vivado/ISE depuis un hôte Linux de la série F. La BPI-FPGA convient au prototypage matériel, à l’accélération d’algorithmes, aux interfaces personnalisées et à l’enseignement de la conception numérique. Ne disposant pas de page de documentation dédiée, elle est documentée avec la carte BPI-F2S.
Ressources & documentation
- Documentation technique : https://docs.banana-pi.org/en/BPI-F2S/BananaPi_BPI-F2S
