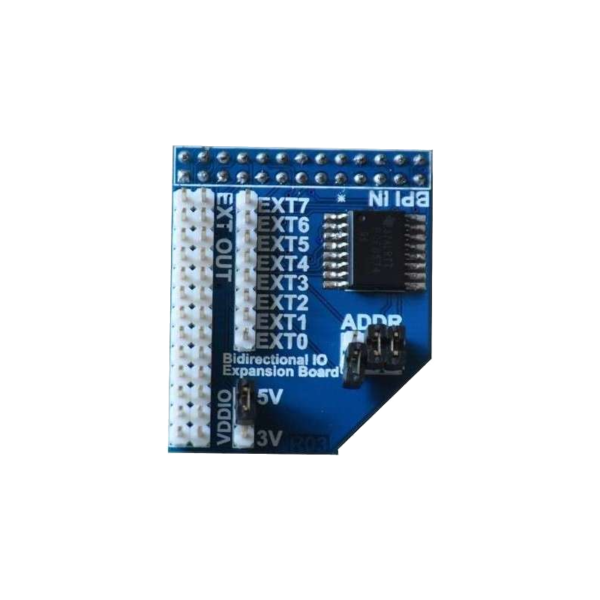

Le BPI I2C GPIO Extend Module est conçu pour étendre les ports GPIO des cartes Banana Pi via le bus I2C, offrant 8 E/S bidirectionnelles supplémentaires. Il utilise le circuit intégré PCF8574 et permet la sélection de l’adresse I2C et du niveau logique (3,3V ou 5V) via des cavaliers. Ce module intègre une protection par isolation pour prévenir les dommages dus à des surtensions externes et permet le chaînage de plusieurs modules pour une extensibilité accrue.
Caractéristiques principales :
- Extension : Ajoute 8 ports GPIO bidirectionnels via le bus I2C.
- Personnalisation : Sélection de l’adresse I2C et du niveau logique (3,3V ou 5V) par cavaliers.
- Protection : Isolation intégrée contre les surtensions externes.
- Cascadabilité : Possibilité de chaîner plusieurs modules pour étendre davantage les GPIO.
Applications typiques :
- Panneaux et affichages LED.
- Claviers matriciels.
- Instrumentation et mesures de test.
- Pilotage d’afficheurs numériques et de matrices LED.
Spécifications techniques :
- Tension de fonctionnement : 2,5V à 6V.
- Niveau logique : 3,3V ou 5V, sélectionnable.
- Interface : Bus I2C à 100 kHz (mode standard).
- Température de fonctionnement : -40°C à +85°C.
Ce module est idéal pour les projets nécessitant une extension des GPIO, tout en offrant flexibilité et protection pour une intégration aisée avec les cartes Banana Pi.
