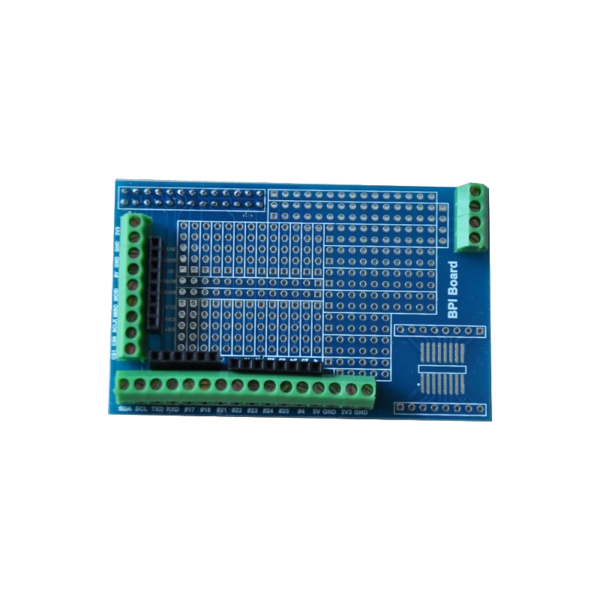

Le BPI Prototyping Pi Plate Module est une carte de prototypage conçue pour les utilisateurs de Banana Pi souhaitant développer et tester rapidement des circuits électroniques. Elle offre une surface de prototypage avec de nombreux points de soudure, facilitant l’ajout de composants et la création de circuits personnalisés.
Caractéristiques principales
- Extension des GPIO : Accès simplifié aux broches GPIO via des connecteurs Amphenol et des en-têtes femelles, permettant une connexion aisée aux périphériques externes.
- Surface de prototypage : Large zone de soudure pour l’assemblage de composants supplémentaires et la réalisation de circuits personnalisés.
- Connecteurs multiples :
- Connecteurs Amphenol pour I2C, SPI et ports série.
- En-têtes femelles pour I2C, SPI et ports série.
- Alimentation : Accès aux tensions de 3,3V et 5V pour alimenter divers composants.
Spécifications techniques
- Connecteurs :
- Connecteurs Amphenol de 3,5 mm.
- En-têtes femelles de 2,54 mm.
- Dimensions : Conçues pour s’adapter parfaitement aux cartes Banana Pi.
Applications typiques
- Initiation à la soudure : Idéal pour les débutants souhaitant apprendre les bases de la soudure et de l’assemblage de circuits.
- Expérimentation de prototypes : Facilite le développement et le test de nouveaux circuits avant une production en série.
- Projets DIY : Parfait pour les amateurs créant des projets électroniques personnalisés.
Utilisation
Insérez le module de prototypage sur la carte Banana Pi en veillant à respecter le sens correct : le module doit être positionné au-dessus du PCB de la Banana Pi. Une fois connecté, vous pouvez souder des composants sur la surface de prototypage et les interfacer avec les GPIO de la Banana Pi via les connecteurs fournis.
Conclusion
Le BPI Prototyping Pi Plate Module est un outil essentiel pour les développeurs et les amateurs souhaitant créer et tester rapidement des circuits électroniques avec leur Banana Pi. Sa conception facilite l’accès aux GPIO et offre une flexibilité maximale pour le prototypage.
