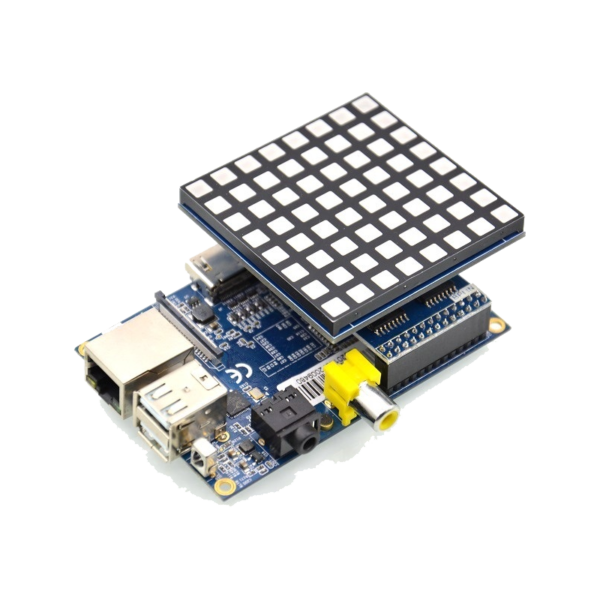

Le BPI RGB LED Matrix Expansion Module est un module d’extension conçu spécifiquement pour les cartes Banana Pi. Il intègre une matrice LED 8×8 RVB, permettant aux utilisateurs de personnaliser l’affichage via la programmation. Veuillez noter que ce module ne comprend pas de carte de contrôle et nécessite l’utilisation conjointe du module d’extension Infinity Cascade IO.
Caractéristiques principales
- Affichage : Matrice LED 8×8 RVB offrant une palette complète de couleurs.
- Design : Format ultrafin avec source ponctuelle LED carrée.
- Installation : Plug and Play sans besoin de câblage supplémentaire.
- Compatibilité : Conçu pour les ports de connexion Banana Pi, également compatible avec Raspberry Pi.
Spécifications techniques
- Taille des points : 5,0 mm.
- Configuration des pixels : 8×8.
- Intensité lumineuse : 40 mcd.
- Dimensions : 60 mm × 60 mm.
- Tension inverse maximale : 5V.
- Courant direct maximal : 25 mA.
- Courant direct de crête maximal : 100 mA.
- Dissipation de puissance maximale : 100 mW.
- Température de fonctionnement : -35°C à +85°C.
- Température de stockage : -35°C à +85°C.
- Température de soudure des broches : 260°C pendant 5 secondes.
Applications typiques
- Affichage défilant : Présentation de textes ou messages en défilement.
- Affichage de logos : Visualisation de logos ou icônes personnalisés.
- Signalisation dynamique : Création de panneaux d’affichage interactifs et animés.
Utilisation
Pour utiliser le module avec une carte Banana Pi, il est nécessaire de le connecter au module d’extension Infinity Cascade IO. Une fois connecté, les utilisateurs peuvent programmer le module pour afficher divers contenus en utilisant des langages de programmation compatibles avec Banana Pi.
Conclusion
Le BPI RGB LED Matrix Expansion Module offre une solution flexible et puissante pour les projets nécessitant des affichages LED personnalisés. Sa compatibilité avec les cartes Banana Pi et Raspberry Pi, combinée à sa conception ultrafine et plug-and-play, en fait un choix idéal pour les développeurs et les amateurs souhaitant intégrer des affichages dynamiques dans leurs projets.
La carte n’est pas incluse.
