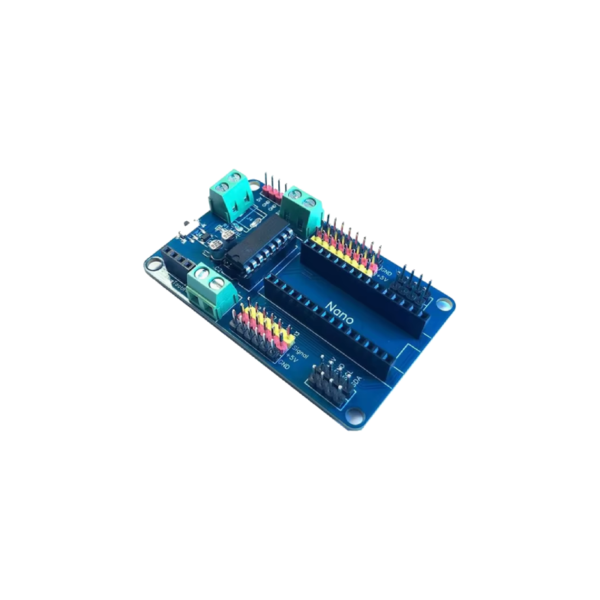

La Banana Pi BPI-Nano Robot Board est une carte d’extension (shield) de robotique conçue pour le BPI-Nano et les cartes au format Arduino Nano. Elle ajoute une étage de puissance permettant de commander directement des moteurs à courant continu depuis votre carte Nano.
Caractéristiques
- Driver moteur : L293B, double canal (jusqu’à 2 moteurs)
- Courant : 1 A max par circuit
- Tensions : logique 5 V DC, moteurs 7–12 V DC
- Commande : pilotage des moteurs via les broches 4, 5, 6 et 7
- Format : 75 x 45 mm — s’enfiche sur le Nano (pas de MCU propre)
Idéale pour construire un petit robot mobile en éducation STEM : la logique est gérée par le BPI-Nano, la carte robot s’occupe de la puissance moteur.
Ressources & documentation
- Wiki Banana Pi : wiki.banana-pi.org/BPI-Nano_robot_board
