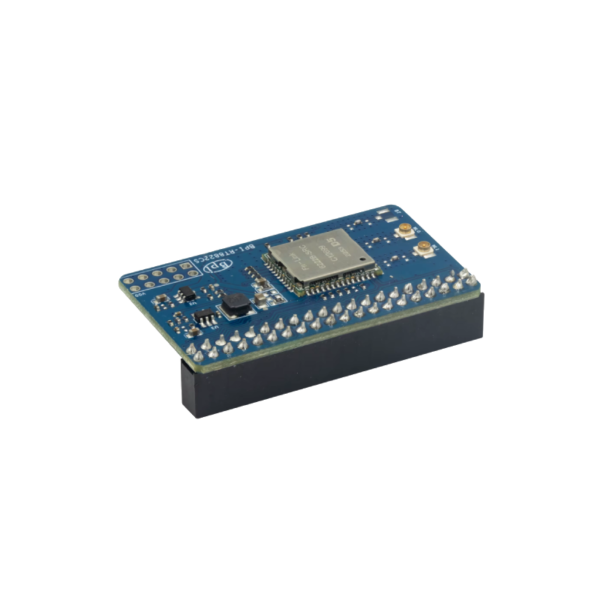

Le BPI-RT8822CS est un module Wi-Fi et Bluetooth 5.0 double bande, conçu pour étendre les capacités de connectivité des cartes Banana Pi, notamment les modèles BPI-M5, BPI-F2P, BPI-M2S, BPI-R2 PRO et BPI-R64. Basé sur le chipset Realtek RTL8822CS-VS-CG, il offre des performances sans fil avancées pour diverses applications.
Caractéristiques principales
- Connectivité sans fil :
- Wi-Fi : Prise en charge des normes IEEE 802.11a/b/g/n/ac en double bande (2,4 GHz et 5 GHz) avec une configuration 2T2R (deux antennes pour la transmission et la réception), offrant des débits de données pouvant atteindre 867 Mbps.
- Bluetooth : Compatible avec les versions 2.1, 3.0, 4.1, 4.2 et 5.0, facilitant la communication avec une variété de périphériques Bluetooth.
- Interfaces hôte :
- SDIO : Compatible avec les versions 1.1, 2.0 et 3.0 pour la connexion Wi-Fi, avec une fréquence d’horloge pouvant atteindre 208 MHz.
- UART : Utilisé pour la communication Bluetooth, assurant une intégration fluide avec le système hôte.
- Fréquences de fonctionnement :
- Wi-Fi : 2,4 à 2,4835 GHz et 5,15 à 5,85 GHz, permettant une flexibilité dans le choix des bandes de fréquence.
- Alimentation :
- VDD33 : 3,3V ± 0,2V pour l’alimentation principale.
- VDIO : 3,3V ± 0,2V ou 1,8V ± 0,18V, adaptant les niveaux de signal SDIO, UART et PCM entre 1,8V et 3,3V.
Avantages
- Performance élevée : La prise en charge du MIMO 802.11n et du MU-MIMO 802.11ac wave-2 assure des connexions Wi-Fi rapides et fiables.
- Polyvalence : Compatible avec plusieurs modèles de Banana Pi, ce module offre une solution de connectivité unifiée pour divers projets.
- Intégration simplifiée : Les interfaces SDIO et UART standardisées facilitent l’intégration avec les systèmes hôtes, réduisant la complexité du développement.
Applications typiques
- Extensions de connectivité : Ajout de fonctionnalités Wi-Fi et Bluetooth aux cartes Banana Pi dépourvues de ces capacités intégrées.
- Projets IoT : Développement de dispositifs connectés nécessitant une communication sans fil fiable.
- Applications multimédias : Streaming audio/vidéo sans fil et autres applications à large bande passante.
Conclusion
Le BPI-RT8822CS est une solution efficace pour étendre les capacités sans fil des cartes Banana Pi. Avec sa prise en charge des dernières normes Wi-Fi et Bluetooth, il répond aux exigences des applications modernes nécessitant une connectivité rapide et fiable.
